Apletin Programlanması

Transistor yük kapasitansının dolmasının canlandırılmasında aşağıdaki denklemden yararlanılmıştır:
Vc(t) = V_CC - (V_CC - V_çıkış)e^-t/T
Burada;

Vc(t): Kondansatörün zamanla değişen dolma gerilimini,
V_CC : Kaynak gerilimini (bu örnek için 5V),
V_çıkış : Transistörün girişi '1' durumundayken çıkış gerilimi,
t: Şarj olma zamanını,
T: Transistörün zaman sabitesini (tau) gösterir. Transitör çıkışı için zaman sabitesi,
            R_C x C'dir. C: 'Farad' cinsinden yük kapasitansı değeridir.

t, 5T'ye eşit olduğunda çıkış yaklaşık olarak VCC değerine ulaşır. Apletin programlanmasında ise e^-t/T ifadesinde yer alan -t/T yerine 250 uzunluğunda bir döngü içerisinde 0.02'lik adımlarla artan 'zaman' isimli bir değişken kullanılmıştır. Döngü 250. değerini aldığında zaman = 250 x 0.02 = 5T olmaktadır. Böylece çıkış VCC değerine yaklaşmıştır. Döngünün uzatılması suretiyle hassasiyet artırılabilir.

BJT evirici devresinin çıkış geriliminin hesaplanmasında izlenen yol şu şekildedir:

V_çıkış = V_CC - I_C x R_C            Burada, I_C = I_B x Beta'dır. Devre için kabul edilen beta değeri (akım kazancı) 100'dür.
I_B = (V_giriş - 0.7)/R_B'dir.

Ancak çıkış gerilimi farzedilen transistör saturasyon geriliminin altına düştüğünde Vçıkış şu şekilde hesap edilmiştir:

örneğimizdeki devre için VCEsat (doyum gerilimi) 0.3 Volt olarak kabul edilmiştir. Bu noktadan sonra devre doyuma girmektedir. Eğer R_B ve R_C direnç değerleri devreyi daha fazla doyuma sokacak şekilde değiştirilirse,

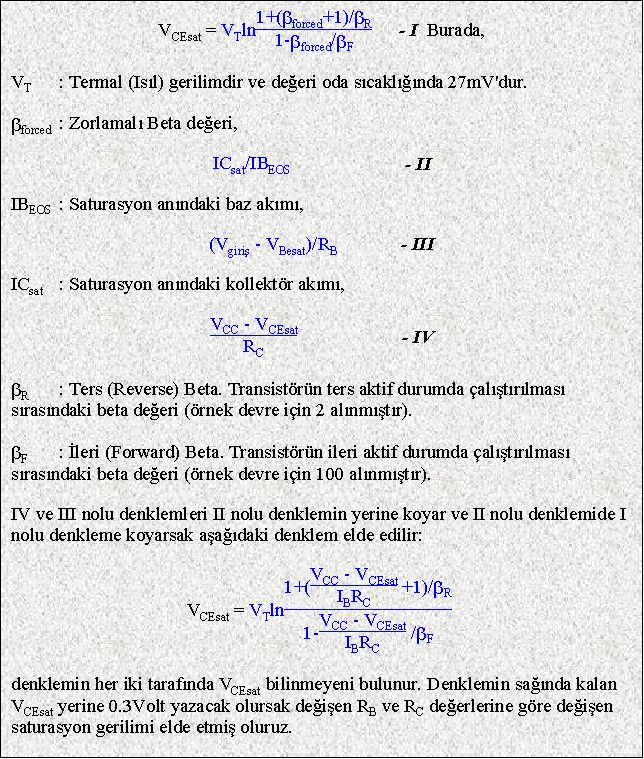

VCEsat şu şekilde hesap edilir:
